簡単なモバイルアプリケーション開発7～Amedas 情報の表示Amedas 情報の表示 (WZero3DeAmedas V1.2)

簡単なモバイルアプリケーション開発8
Amedas 情報の表示 (WZero3DeAmedas V1.2)

開発環境： Visual Studio 2005　

１．目次

１．目次
 ２．目的
 ３．参考書
 ４．作り方
 ５．ダウンロード
 ６．ソースコード
 ７．まとめ

２．目的

簡単なモバイルアプリケーション開発7 Amedas 情報の表示を作りましたが、予想外に反響が大きく、地域などのプリセット、画像の拡大縮小、画像の保存位置情報等いくつか要望があがってきました。もともと、そこまで作るつもりはなかったのですが、自分自身でもこの１週間使ってみたところ、結構使えるので、設定の保存ぐらいしたくなり、拡張することにしました。

ということで、要望をまとめると、次のようになります。

種類、位置情報の保持
画像情報の拡大縮小
画像情報の保存

しかし、画像情報の拡大縮小、画像情報の保存を実施しようと思うと、WebBrowser コントロールでブラウズする方法では対応できません。このため、そもそもの設計を変更し、気象情報を画像としてダウンロードして、PictureBox コントロールに表示させる必要が出てきます。この場合、URL を組み立てて、ファイルを取得して、あとはその画像のビューアーを作るという形になります。しかし、ファイルに落とすには、わかりやすい名前でファイルをダウンロードする必要があります。そのためには、種類、地域、時間情報からファイル名を作成し、再度オープンするような仕組みが必要になります。このような画像を表示するような実装に変更するとなると、画像ビューアーを作ることになるので、かなりの拡張が必要になると思われます。

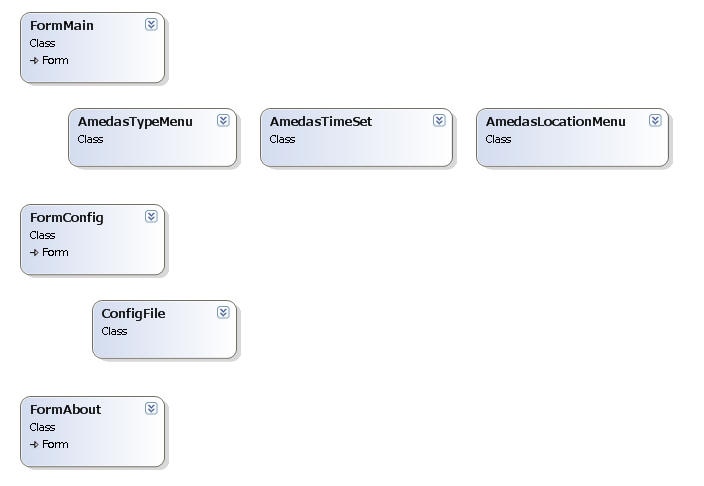

しかし、V1.0.0.0の実装は、Form.cs にべたに書いているので、今後拡張していこうと思うと行数が多くなり、また拡張性もよくありません。そこで、今後の拡張を考えて、種類、地域、時間を扱いやす形にリファクタリングします。

また、要望１の、「種類、位置情報の保持」ができるようにします。

注意：

このアプリケーションによる気象情報は、すべての気象庁の防災気象情報をカバーしていませんので、クリティカルな用途には使わないでください。
気象庁の防災気象情報の気象情報URLが変更になってしまうと、動かなくなってしまいます。

３．参考書

（１）　気象庁の防災気象情報

４．作り方

４．１　種類、位置情報のセーブとロード

.NET Compact Framework では、System.Configuration クラスがサポートされておらず、System.Configuration を使った設定ファイルの取り扱いができません。

このため、種類、地域情報のセーブとロードをするため、自分で設定項目をリード、ライトするコードを実装する必要があります。実現方法は、レジストリを使用するか、ファイルを使用するかになりますが、レジストリに書き込むのは好きではないので、ファイルにXML形式で書きだすことにします。ファイルへのXMLのリード、ライトは、System.Xml, System.IO がサポートされているため、簡単に実装できます。そこで、設定ファイルのリード、ライトを行うクラス ClassConfigFile.cs を追加し、次のように実装します。

class ConfigFile
{

private string typeName;
public string TypeName
{
    get { return typeName; }
    set { typeName = value; }
}

private string locName;
public string LocationName
{
    get { return locName; }
    set { locName = value; }
}

private string configFilePath = GetCurrentDirectory() + "\\config.xml";

public void WriteConfigFile(string typeName, string locName)
{
using (XmlTextWriter xtw = new XmlTextWriter(configFilePath, Encoding.Unicode))
    {
      xtw.WriteStartElement("configuration");
      xtw.WriteElementString("種類", typeName);
      xtw.WriteElementString("地域", locName);
      xtw.WriteEndElement();
      xtw.Close();
    }
}

public void ReadConfigFile()
{
    // 設定ファイルがない場合は、何もしない
    if (!File.Exists(configFilePath))
      return;
    using (XmlTextReader xtr = new XmlTextReader(configFilePath))
    {
      xtr.ReadStartElement("configuration");
      typeName = xtr.ReadElementString("種類");
      locName = xtr.ReadElementString("地域");
      xtr.ReadEndElement();
      xtr.Close();
    }
}

ここで、Windows Mobile 固有の問題があります。それは、Windows Mobile では、ファイルのアクセスは相対パスで行うことができず、絶対パスで指定する必要があるということです。設定ファイルは、exeのおかれる場所に置きたいですよね。そのためには次の GetCurrentDirectory メソッドで、exeのアセンブリから絶対パスを取得します。

private static string GetCurrentDirectory()
{
    string fqn = Assembly.GetExecutingAssembly().ManifestModule.FullyQualifiedName;
    FileInfo finfo = new FileInfo(fqn);
    return finfo.DirectoryName;
}

以上より、次のような簡単な XML ファイルのリード・ライトをするためのクラスの出来上がりです。

<configuration >
<種類>ウィンドプロファイラ</種類>
<地域>関東地方</地域>
</configuration>

４．２　種類、位置情報のセーブとロードを行うダイアログ

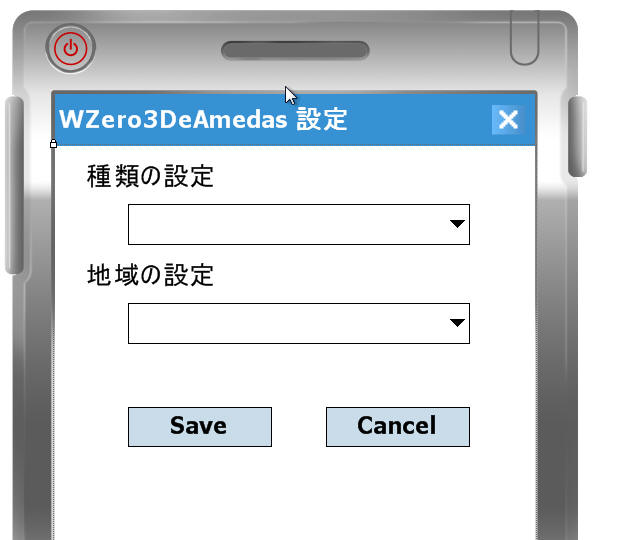

種類、位置情報のセーブとロードを行うダイアログを実装します。そこで、次のようなFormConfig.cs を追加し、ラベル、コンボボックス、ボタンを次のように配置します。

次に、メインフォームのメニューに「設定」を追加し、次のように呼び出します。

private void menuItemConfig_Click(object sender, EventArgs e)
{
FormConfig formConfig = new FormConfig(menuItemLocation, menuItemType);
formConfig.ShowDialog();
}

ここで、コンボボックスに表示する種類と、地域ですが、メインフォームのメインメニューにほとんど同じ項目をセットする必要があります。単純に実装すると、メインメニューに全国、北海道、・・・と実装し、この設定用のコンボボックスでも、同様に全国、北海道、・・・と実装と実装することになってしまいます。しかし、複数の箇所で、同じ項目があると、将来的な拡張やメインテナンスが面倒になります。そこで、コンボボックスに表示する項目は、メインフォームのメインメニューからデータを読み取り、このコンボボックスに追加するようにします。つまり、メインフォームのメインメニューがマスターということになります。もう少し拡張性を持たせるのであれば、ファイルにメニューに必要な情報を格納しておき、それを元にメニューを構築するという手もありますが、この程度のアプリならそこまでは必要ないでしょう w。

種類メニューの一部は、警報→洪水というように階層構造になっているので、末端（リーフ）のメニュー項目だけを追加します。末端（リーフ）のメニュー項目かどうかは、MenuItems.Count == 0で判断します。複数階層の場合には、再帰呼び出しをすればいいのですが、ここでは２階層までの前提でサーチすることにします。

/// <summary>
/// 種類メニューに値をセットする
/// </summary>
/// <param name="menuItemType">メインフォームの種類メニュー</param>

private void SetAmedasType(MenuItem menuItemType)
{
foreach (MenuItem mi in menuItemType.MenuItems)
{
    if (mi.MenuItems.Count == 0)
      comboBoxType.Items.Add(mi.Text);
    else
      foreach (MenuItem miSecondLevel in mi.MenuItems)
        comboBoxType.Items.Add(miSecondLevel.Text);
}
comboBoxType.SelectedIndex = 0;
}

同様に、地域メニューをメインメニューから設定するようにします。

/// <summary>
/// 地域メニューに場所をセットする
/// </summary>
/// <param name="amedasLocation">メインフォームの地域メニュー</param>

private void SetAmedasLocation(MenuItem amedasLocation)
{
foreach (MenuItem al in amedasLocation.MenuItems)
{
comboBoxLocation.Items.Add(al.Text);
}
comboBoxLocation.SelectedIndex = 0;
}

次に、セーブボタンが押された時のイベントハンドラを追加し、XMLファイルへ書き込みます。書き込めなかった場合などの例外を処理したい場合は、try-catch のエラー処理を追加してください。

private void buttonSave_Click(object sender, EventArgs e)
{
configFile.WriteConfigFile(
(string)comboBoxType.SelectedItem,
(string)comboBoxLocation.SelectedItem);

Close();
}

設定ファイルを読み込みは、次のようにXmlTextReaderで読み込み、種類、地域を読み込みます。その値をコンボボックスのSelectedItemにセットしてあげます。

/// <summary>
/// 設定ファイルをロードして、表示する。
/// </summary>
private void LoadConfig()
{
　　configFile.ReadConfigFile();

// 種類メニューを設定
foreach(object o in comboBoxType.Items)
if (((string)o) == configFile.TypeName)
comboBoxType.SelectedItem = o;

// 場所メニューを設定
foreach (object o in comboBoxLocation.Items)
if (((string)o) == configFile.LocationName)
comboBoxLocation.SelectedItem = o;

buttonSave.Focus();
}

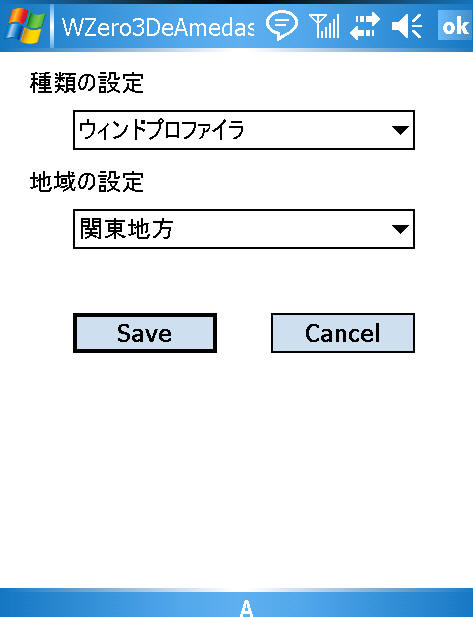

以上により、次のような設定ダイアログが表示できます。

４．３　種類メニューのリファクタリング

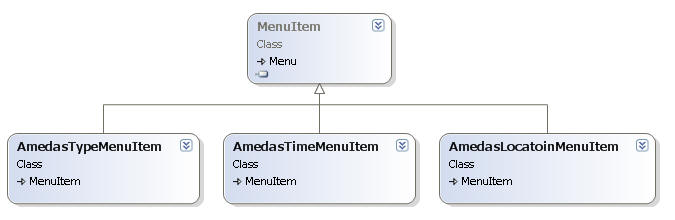

V1.0.0.0の種類メニューの処理がいまいちだったので、次のようにリファクタリングしました。考え方は、class MenuItem から継承したクラスAmedasTypeMenuItem を作成し、MenuItem で必要な情報をすべて持たせる方法です。

各MenuItemは、URL 生成のための文字列フォーマット(urlFormat)と、その文字列フォーマットに位置情報が必要かどうか(bool locationMenu)、場所情報が必要かどうか(bool timeMenu)を持たせます。

using System;
using System.Collections.Generic;
using System.Windows.Forms;

namespace Uchukamen.WZero3.WZero3DeAmedas
{
public class AmedasTypeMenuItem : MenuItem
{
    internal bool timeMenu;
    internal bool locationMenu;
internal string urlFormat;

public AmedasTypeMenuItem(string name, bool loc, bool time, EventHandler eh, string sformat)
    {
      Text = name;
      locationMenu = loc;
      timeMenu = time;
      urlFormat = sformat;
      Click += new System.EventHandler(eh);
    }
}

public class AmedasTypeMenu
{
    public void Set(MenuItem mi, EventHandler eh)
    {
      mi.MenuItems.Add(new AmedasTypeMenuItem("天気予報", true, false, eh,
      "http://www.jma.go.jp/jp/yoho/images/g1/{0}_telop_today.png"));
      mi.MenuItems.Add(new AmedasTypeMenuItem("レーダー・降水ナウキャスト", true, true, eh,
       "http://www.jma.go.jp/jp/radnowc/imgs/{2}/{0}/{1}.png"));

      int isat = mi.MenuItems.Add(new AmedasTypeMenuItem("気象衛星", false, false, eh, null));
      mi.MenuItems[isat].MenuItems.Add(new AmedasTypeMenuItem("赤外線", false, true, eh,
       "http://www.jma.go.jp/jp/gms/imgs_c/0/infrared/1/{0}.png"));
      mi.MenuItems[isat].MenuItems.Add(new AmedasTypeMenuItem("可視光", false, true, eh,
      "http://www.jma.go.jp/jp/gms/imgs_c/0/visible/1/{0}.png"));

中略
}
}
}

これらの初期設定は、メインメニューから次のように行います。

private void CreateTypeMenu()
{
AmedasTypeMenu atm = new AmedasTypeMenu();
atm.Set(menuItemType, menuItemType_Click);
}

これで、種類メニュー関連をこの１つのクラスに集中させます。

４．４　時間メニューのリファクタリング

同様に、V1.0.0.0 では、時間メニューも１つのファイルに作っていましたので、これも別クラスとして分離します。基本的な考え方は、種類メニューと同様に、MenuItem から継承した AmedasTimeMenuItem クラスを作成し、そこにメニューに表示する時間(Text)と URL を作成する際に必要となる時間のパラメータ(TimeCommand) を格納します。

public class AmedasTimeMenuItem : MenuItem
{
public DateTime Time;
    public string TimeCommand;
    public AmedasTimeMenuItem(){ }
    public AmedasTimeMenuItem(string menuText, DateTime time, string timeCmd)
    {
      Text = menuText;
      Time = time;
      TimeCommand = timeCmd;
    }
}
　

また、時間メニューには、次の２つの種類があります。

通常の過去１２時間分（１時間おき）の List<AmedasTimeMenuItem> normalTime
過去６時間分（１時間おき）と１時間後まで（１０分おき）の List<AmedasTimeMenuItem> normalTime

これらの２つの時間メニューを AmedasTimeSet クラスが管理します。

public class AmedasTimeSet
{
    public List<AmedasTimeMenuItem> normalTime = new List<AmedasTimeMenuItem>();
    public List<AmedasTimeMenuItem> nowCastTime = new List<AmedasTimeMenuItem>();

    /// <summary>
    /// レーダー・降水ナウキャスト以外の場合の時間メニューを作成
    /// 過去１２時間まで１時間刻み
    /// </summary>
    public void CreateNormalTime()
    {
       中略
    }

    /// <summary>
    /// レーダー・降水ナウキャストの場合の時間メニューを作成
    /// １時間後まで１０分刻みの予想と
    /// 過去６時間まで１時間刻み
    /// </summary>
    public void CreateNowCastTime()
    {
       中略
    }
}

時間メニューは、時間が経過すると後にアップデートする必要があります。そこで、時間メニューを定期的に更新するための UpdateTimeMenu() メソッドで、時間メニューの更新を行います。時間メニューには、通常の normalTime　と予想時の nowCastTime の２つがありますので、それぞれ必要に応じて更新します。

private void UpdateTimeMenu()
{
if (selectedTypeMenu.Text.EndsWith("ナウキャスト"))
{
    atm.CreateNowCastTime();
    currentTimeCommand = atm.SetNowCastTimeMenu(menuItemTimeMain, menuItemNowCastTimeEvent);
}
else
{
    atm.CreateNormalTime();
    currentTimeCommand = atm.SetNormalTimeMenu(menuItemTimeMain, menuItemNormalTimeEvent);
}
}

４．５　地域メニューのリファクタリング

同様に地域メニューも独立したファイルにリファクタリングします。基本的な考え方は同じで、MenuItemから継承した AmedasLocationMenuItem クラスを作成し、地域名表示のための(Text)と、地域コード(locationCode) を合わせて管理します。

public class AmedasLocatoinMenuItem : MenuItem
{
    internal string locationCode;
    public AmedasLocatoinMenuItem(string locCode, string name, EventHandler eh)
    {
      locationCode = locCode;
      Text = name;
      Click += new System.EventHandler(eh);
    }
}

また、このMenuItem をまとめて処理するためのクラス AmedasLocationMenu を追加します。

public class AmedasLocationMenu
{
    public void Set(MenuItem mi, EventHandler eh)
    {
       mi.MenuItems.Add(new AmedasLocatoinMenuItem("000", "全国", eh));
       mi.MenuItems.Add(new AmedasLocatoinMenuItem("201", "北海道地方(北西部)", eh));
       中略
       mi.MenuItems.Add(new AmedasLocatoinMenuItem("219", "宮古・八重山地方", eh));
    }
}

これにより、メインフォームからは、地域メニューの作成は、次のような呼び出しに集約することができます。イベントハンドラは、menuItemLocationEventにまとめてしまいます。

/// <summary>
/// 地域メニューを作成
/// </summary>
private void CreateLocationMenu()
{
AmedasLocationMenu alm = new AmedasLocationMenu();
alm.Set(menuItemLocation, menuItemLocationEvent);
}

４．６　メインルーチンのリファクタリング

V1.0.0.0では、種類のメニューごとに、次のようなコードがつらつらと１０以上も並んでいて、拡張性が悪いです。そこで、もう少しこのあたりを整理します。

///

/// レーダー・予測
///

    private void menuItemRadar_Click(object sender, EventArgs e)
    {
      ClearAllMenuItemTypeChecked();
      menuItemRadar.Checked = true;

      menuItemLocation.Enabled = true;
      menuItemTimeMain.Enabled = true;

      SetNowCastTimeMenu();

      ShowAmedas();
    }
　

基本的な考え方は、地域、時間をメニューよりセットした時に、次のパラメータに格納します。

地域コード　private string locationCode;
時間パラメータ　　private string currentTimeCommand;

次に、その時の種類、場所、時間の３つのパラメータの組み合わせにより、BuildUrl() メソッドにより　URL を作成します。

private Uri BuildUrl()
{
Uri amedasUrl = null;
bool loc = selectedTypeMenu.locationMenu;
bool time = selectedTypeMenu.timeMenu;
string strFormat = selectedTypeMenu.urlFormat;

if (strFormat.IndexOf("radnowc") >= 0)
    amedasUrl = new Uri(string.Format(strFormat, locationCode, currentTimeCommand, nowCastCommand));
else if (loc == true && time == true)
    amedasUrl = new Uri(string.Format(strFormat, locationCode, currentTimeCommand));

中略

else if (loc == false && time == false)
    amedasUrl = new Uri(string.Format(strFormat));
return amedasUrl;
}

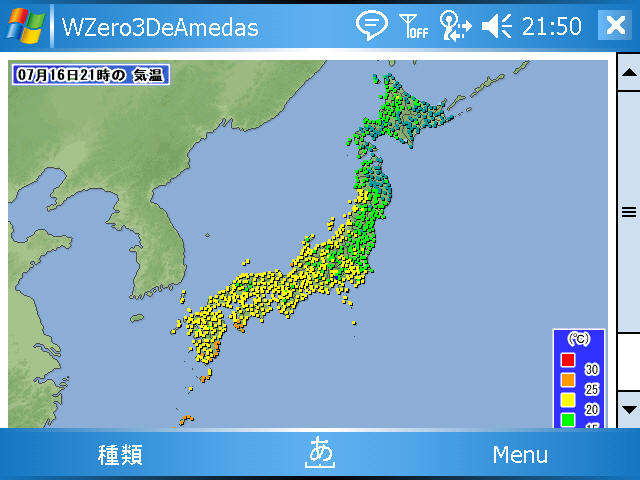

この URL を WebBrowserで Navigate することにより、画像を表示します。

/// <summary>
/// アメダス情報を表示する
/// </summary>
private void ShowAmedas()
{
if (selectedTypeMenu == null)
return;

Uri amedasUrl = BuildUrl();
webBrowser1.Navigate(amedasUrl);
}
　

４．７　スタートメニューに追加

「スタート->プログラムで本ソフトが起動できるようになるとよいのですが。」というコメントをいただいたのですが、普段ローンチャーを使用しているので、スタート->プログラムでソフト起動というのは思いもよりませんでした。

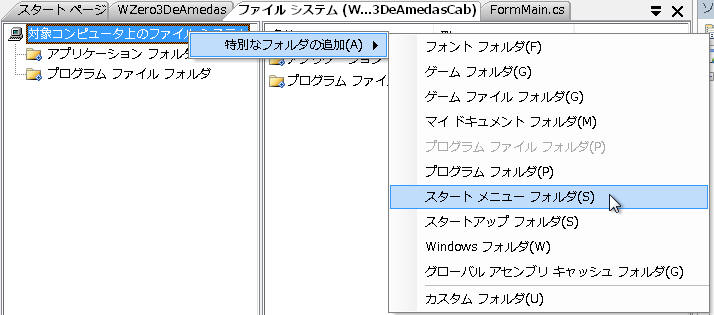

スタートメニューにアイコンを追加するには、Cab プロジェクトの中で、次のように対象コンピュータ上のファイルシステムを右クリックし、特別なフォルダの追加→スタートアップフォルダを指定します。

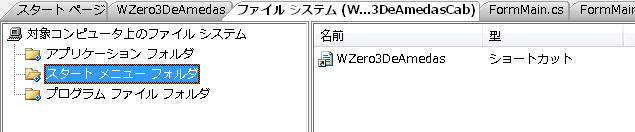

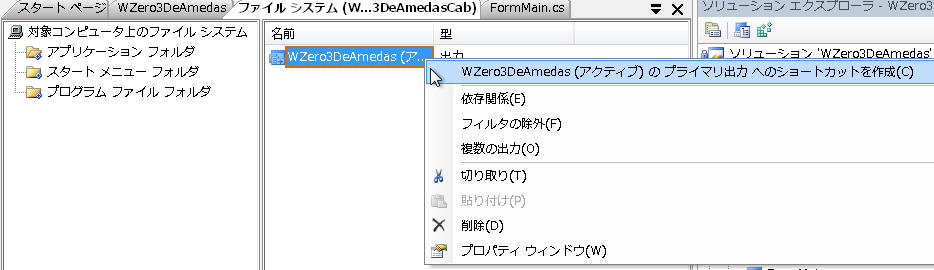

すると、次のようにスタートメニューが追加されます。そこで、プライマリー出力を右クリックして、ショートカットを作成します。

そのショートカットをスタートメニューフォルダに移動します。このとき、名前を適切に変更しないとビルドに失敗しますので、注意してください。

以上により、Cab ファイルからインストールすると、スタート→プログラムにショートカットが追加されます。

４．８　今後の予定

機能的には種類、地域の設定ができるようにしたことと、時間メニューの更新が適切に行えていなかったバグを修正しただけですが、大幅に作り変えてしまいました。クラスダイアグラムは、ざっくりと次のような構成です。

これで、WebBrowser から PictureBox に切り替えるための基本的な準備はできたと思うので、次期バージョンV2.0 で画像の拡大・縮小を実装したいと考えています。

５．　ダウンロード

~~WZero3DeAmedas.CAB Version 1.1.0.0 2007/7/22~~

~~V1.0.0.0 からの修正点は次の通り。~~

~~種類、地域情報をプリセットできるようにした。~~
~~時間メニューの更新がタイムリーに行えないバグを修正。~~

~~WZero3DeAmedas.CAB Version 1.2.0.0 2007/7/23~~

今日、通勤途上で V1.1.0.0 を使っていたら、バグを見つけてしまいました。
ごめんなさい。m_ _m　修正版です。　
V1.1.0.0 からの修正点は次の通りです。

~~バグ修正：　他の表示種類から、レーダー・降水ナウキャストを指定した時のURLのバグを修正。~~
~~バグ修正：　時間メニューの更新がタイムリーに行えないバグ（その２）を修正。~~
~~その他：　インストール時に、スタート→プログラムにショートカットを追加。~~
~~その他：　アイコンを修正。~~

WZero3DeAmedas Version 2.0.0.0 Beta1 2007/8/3 を公開しました。

動作環境

.NET Compact Framework 2.0 が必要です。

検証

WS004SH で動作確認をしました。

注意　

動作は保証しません。クリティカルな用途には使わないでください。
気象庁の防災気象情報の一部しか対応ていません。
気象庁の防災気象情報の気象情報URLが変更になってしまうと、動かなくなってしまいます。
１つの画像に対して、数十KB～数百KBの通信が必要です。通信コストにご注意ください。
データが無い場合、"Not Found" エラーになる場合があります。原因としては、パラメータを渡す際のバグ、データ作成が間に合っていないこととが考えられます。
種類を変更した場合、時間は最も近い過去の時間に再設定します。

６．　ソースコード

主なソースコードです。

FormMain.cs

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Text;
using System.Windows.Forms;
using System.Collections;
using System.Reflection;
using System.Xml;
using System.IO;


namespace Uchukamen.WZero3.WZero3DeAmedas
{
  public partial class FormMain : Form
  {
    public FormMain()
    {
      InitializeComponent();
    }

    private void Form1_Load(object sender, EventArgs e)
    {
      // 種類のメニューを作成する
      CreateTypeMenu();

      // 場所のメニューを作成する
      CreateLocationMenu();

      // 設定ファイルを読み込む
      LoadConfig();

      // 時間のメニューを作成する
      UpdateTimeMenu();

      // データを表示する
      ShowAmedas();
    }

    #region 設定ファイルを読み込む
    private void LoadConfig()
    {
      ConfigFile configFile = new ConfigFile();
      configFile.ReadConfigFile();

      // 種類メニューを設定
      MenuItem miType = FindMenu(menuItemType, configFile.TypeName);
      if (miType != null)
      {
        miType.Checked = true;
        selectedTypeMenu = (AmedasTypeMenuItem)miType;
        UpdateTimeMenu();
      }

      // 種類によっては、場所メニュー、時間メニューの有効、無効が違う
        menuItemLocation.Enabled = selectedTypeMenu.locationMenu;
        menuItemTimeMain.Enabled = selectedTypeMenu.timeMenu;


      // 場所メニューを設定
      MenuItem miLoc = FindMenu(menuItemLocation,
        configFile.LocationName);
      if (miLoc != null)
      {
        miLoc.Checked = true;
        locationCode = ((AmedasLocatoinMenuItem)miLoc).locationCode;
      }
    }

    private void UpdateTimeMenu()
    {
      if (selectedTypeMenu.Text.EndsWith("ナウキャスト"))
      {
        atm.CreateNowCastTime();
        currentTimeCommand = atm.SetNowCastTimeMenu(menuItemTimeMain,
          menuItemNowCastTimeEvent);
      }
      else
      {
        atm.CreateNormalTime();
        currentTimeCommand = atm.SetNormalTimeMenu(menuItemTimeMain,
           menuItemNormalTimeEvent);
      }
    }

    ///
    /// メニューの文字列が一致するメニューを返す
    ///
    /// 探すMenuItem
    /// 探す文字列
    /// 成功: MenuItem、失敗：null
    private MenuItem FindMenu(MenuItem menuItem, string text)
    {
      foreach (MenuItem mi in menuItem.MenuItems)
      {
        if (mi.MenuItems.Count == 0 && text == mi.Text)
          return mi;

        if (mi.MenuItems.Count != 0)
        {
          MenuItem res = FindMenu(mi, text);
          if (res != null)
            return res;
        }
      }
      return null;
    }
    #endregion

    # region メニューのイベントハンドラー

    ///
    /// 終了
    ///
    private void menuItemTerminate_Click(object sender, EventArgs e)
    {
      Application.Exit();
    }

    ///
    /// About、バージョン情報
    ///
    private void menuItemAbout_Click(object sender, EventArgs e)
    {
      FormAbout fb = new FormAbout();
      fb.ShowDialog();
    }

    # endregion

    #region 表示メソッド
    ///
    /// アメダス情報を表示する
    ///
    private void ShowAmedas()
    {
      if (selectedTypeMenu == null)
        return;

      Uri amedasUrl = BuildUrl();

      webBrowser1.Navigate(amedasUrl);
    }

    private Uri BuildUrl()
    {
      Uri amedasUrl = null;
      bool loc = selectedTypeMenu.locationMenu;
      bool time = selectedTypeMenu.timeMenu;
      string strFormat = selectedTypeMenu.urlFormat;


      if (strFormat.IndexOf("radnowc") >= 0)
        amedasUrl = new Uri(string.Format(strFormat,
          locationCode, currentTimeCommand, nowCastCommand));
      else if (loc == true && time == true)
        amedasUrl = new Uri(string.Format(strFormat,
          locationCode, currentTimeCommand));
      else if (loc == true && time == false)
        amedasUrl = new Uri(string.Format(strFormat,
          locationCode));
      else if (loc == false && time == true)
        amedasUrl = new Uri(string.Format(strFormat,
          currentTimeCommand));
      else if (loc == false && time == false)
        amedasUrl = new Uri(string.Format(strFormat));

      return amedasUrl;
    }
    #endregion

    #region 地域のメニュー

    private string locationCode;

    ///
    /// 地域メニューを作成
    ///
    private void CreateLocationMenu()
    {
      AmedasLocationMenu alm = new AmedasLocationMenu();
      alm.Set(menuItemLocation, menuItemLocationEvent);
    }

    ///
    /// 地域を選択した
    ///
    private void menuItemLocationEvent(object sender, EventArgs e)
    {
      // Location メニューのチェックマークを更新
      ClearMenuCheck(menuItemLocation);
      ((MenuItem)sender).Checked = true;

      locationCode = ((AmedasLocatoinMenuItem)sender).locationCode;

      ShowAmedas();
    }
    #endregion

    #region 時間メニュー
    private string currentTimeCommand = "";

    AmedasTimeSet atm = new AmedasTimeSet();

    private void menuItemNormalTimeEvent(object sender, EventArgs e)
    {
      // Location メニューのチェックマークを更新
      ClearMenuCheck(menuItemTimeMain);
      ((MenuItem)sender).Checked = true;

      currentTimeCommand = ((AmedasTimeMenuItem)sender).TimeCommand;
      ShowAmedas();
    }

    string nowCastCommand = "radar";

    private void menuItemNowCastTimeEvent(object sender, EventArgs e)
    {
      // Location メニューのチェックマークを更新
      ClearMenuCheck(menuItemTimeMain);
      ((MenuItem)sender).Checked = true;

      currentTimeCommand = ((AmedasTimeMenuItem)sender).TimeCommand;

      if (((MenuItem)sender).Text.EndsWith("(予想)"))
        nowCastCommand = "nowcast";
      else
        nowCastCommand = "radar";

      ShowAmedas();
    }

    private void menuItemTimeMain_Popup(object sender, EventArgs e)
    {
      UpdateTimeMenu();
    }

    #endregion

    #region 設定メニュー
    private void menuItemConfig_Click(object sender, EventArgs e)
    {
      FormConfig formConfig = new FormConfig(
           menuItemLocation, menuItemType);
      formConfig.ShowDialog();
    }
    #endregion

    #region アメダスの種類を選択するメニュー
    ///
    ///
    ///
    public void menuItemType_Click(object sender, EventArgs e)
    {
      // Location メニューのチェックマークを更新
      ClearMenuCheck(menuItemType);
      ((MenuItem)sender).Checked = true;

      MenuTypeChanged((AmedasTypeMenuItem)sender);
    }

    // 現在のメニューの種類
    AmedasTypeMenuItem selectedTypeMenu = null;

    ///
    /// メニュー：種類が変更になった
    ///
    ///
    private void MenuTypeChanged(AmedasTypeMenuItem mi)
    {
      mi.Checked = true;

      selectedTypeMenu = mi;


      menuItemLocation.Enabled = mi.locationMenu;
      menuItemTimeMain.Enabled = mi.timeMenu;

      nowCastCommand = "radar";

      if (mi.timeMenu)
      {
        UpdateTimeMenu();
      }
      ShowAmedas();
    }

    private void CreateTypeMenu()
    {
      AmedasTypeMenu atm = new AmedasTypeMenu();
      atm.Set(menuItemType, menuItemType_Click);
      selectedTypeMenu = (AmedasTypeMenuItem)(
         menuItemType.MenuItems[0]);
    }
    #endregion

    ///
    /// メニューのチェックをクリアする
    ///
    ///
    private void ClearMenuCheck(MenuItem menuItem)
    {
      foreach (MenuItem mi in menuItem.MenuItems)
      {
        if (mi.Checked) mi.Checked = false;

        if (mi.MenuItems.Count != 0)
          foreach (MenuItem miSecond in mi.MenuItems)
            if (miSecond.Checked) miSecond.Checked = false;
      }
    }

    private void menuItemMenuMain_Popup(object sender, EventArgs e)
    {
      UpdateTimeMenu();
    }
  }
}

FormConfig.cs

using System;
using System.Windows.Forms;

namespace Uchukamen.WZero3.WZero3DeAmedas
{
  public partial class FormConfig : Form
  {
    public FormConfig(MenuItem amedasLocation, MenuItem menuItemType)
    {
      InitializeComponent();

      SetAmedasType(menuItemType);

      SetAmedasLocation(amedasLocation);

      LoadConfig();
    }

    ConfigFile configFile = new ConfigFile();

    ///
    /// 設定ファイルをロードして、表示する。
    ///
    private void LoadConfig()
    {
      configFile.ReadConfigFile();

      // 種類メニューを設定
      foreach(object o in comboBoxType.Items)
        if (((string)o) == configFile.TypeName)
          comboBoxType.SelectedItem = o;

      // 場所メニューを設定
      foreach (object o in comboBoxLocation.Items)
        if (((string)o) == configFile.LocationName)
          comboBoxLocation.SelectedItem = o;

      buttonSave.Focus();
    }

    ///
    /// 種類メニューに値をセットする
    ///
    /// メインフォームの種類メニュー
    private void SetAmedasType(MenuItem menuItemType)
    {
      foreach (MenuItem mi in menuItemType.MenuItems)
      {
        if (mi.MenuItems.Count == 0)
          comboBoxType.Items.Add(mi.Text);
        else
          foreach (MenuItem miSecondLevel in mi.MenuItems)
            comboBoxType.Items.Add(miSecondLevel.Text);
      }
      comboBoxType.SelectedIndex = 0;
    }

    ///
    /// 地域メニューに場所をセットする
    ///
    /// メインフォームの地域メニュー
    private void SetAmedasLocation(MenuItem amedasLocation)
    {
      foreach (MenuItem al in amedasLocation.MenuItems)
        comboBoxLocation.Items.Add(al.Text);
      comboBoxLocation.SelectedIndex = 0;
    }

    private void buttonSave_Click(object sender, EventArgs e)
    {
      configFile.WriteConfigFile(
        (string)comboBoxType.SelectedItem,
        (string)comboBoxLocation.SelectedItem);
      Close();
    }

    private void buttonCancel_Click(object sender, EventArgs e)
    {
      Close();
    }
  }
}

ClassConfigFile.cs

using System.Text;
using System.Xml;
using System.Reflection;
using System.IO;

namespace Uchukamen.WZero3.WZero3DeAmedas
{
  class ConfigFile
  {
    private string typeName = "天気予報";

    public string TypeName
    {
      get { return typeName; }
      set { typeName = value; }
    }

    private string locName = "全国";

    public string LocationName
    {
      get { return locName; }
      set { locName = value; }
    }

    private string configFilePath = GetCurrentDirectory() + "\\config.xml";

    public void WriteConfigFile(string typeName, string locName)
    {
      using (XmlTextWriter xtw = new XmlTextWriter(configFilePath, Encoding.Unicode))
      {
        xtw.WriteStartElement("configuration");
        xtw.WriteElementString("種類", typeName);
        xtw.WriteElementString("地域", locName);
        xtw.WriteEndElement();
        xtw.Close();
      }
    }

    public void ReadConfigFile()
    {
      // 設定ファイルがない場合は、何もしない
      if (!File.Exists(configFilePath))
        return;

      using (XmlTextReader xtr = new XmlTextReader(configFilePath))
      {
        xtr.ReadStartElement("configuration");
        typeName = xtr.ReadElementString("種類");
        locName = xtr.ReadElementString("地域");
        xtr.ReadEndElement();
        xtr.Close();
      }
    }

    private static string GetCurrentDirectory()
    {
      string fqn = Assembly.GetExecutingAssembly().ManifestModule.FullyQualifiedName;
      FileInfo finfo = new FileInfo(fqn);
      return finfo.DirectoryName;
    }
  }
}

ClassMenuLocation.cs

using System;
using System.Windows.Forms;

namespace Uchukamen.WZero3.WZero3DeAmedas
{
  public class AmedasLocatoinMenuItem : MenuItem
  {
    internal string locationCode;

    public AmedasLocatoinMenuItem(string locCode, string name, EventHandler eh)
    {
      locationCode = locCode;
      Text = name;

      Click += new System.EventHandler(eh);
    }
  }

  public class AmedasLocationMenu
  {
    public void Set(MenuItem mi, EventHandler eh)
    {
      mi.MenuItems.Add(new AmedasLocatoinMenuItem("000", "全国", eh));
      mi.MenuItems.Add(new AmedasLocatoinMenuItem("201", "北海道地方(北西部)", eh));
      mi.MenuItems.Add(new AmedasLocatoinMenuItem("202", "北海道地方(東部)", eh));
      mi.MenuItems.Add(new AmedasLocatoinMenuItem("203", "北海道地方(南西部)", eh));
      mi.MenuItems.Add(new AmedasLocatoinMenuItem("204", "東北地方(北部)", eh));
      mi.MenuItems.Add(new AmedasLocatoinMenuItem("205", "東北地方(南部)", eh));
      mi.MenuItems.Add(new AmedasLocatoinMenuItem("206", "関東地方", eh));
      mi.MenuItems.Add(new AmedasLocatoinMenuItem("207", "甲信地方", eh));
      mi.MenuItems.Add(new AmedasLocatoinMenuItem("208", "北陸地方(東部)", eh));
      mi.MenuItems.Add(new AmedasLocatoinMenuItem("209", "北陸地方(西部)", eh));
      mi.MenuItems.Add(new AmedasLocatoinMenuItem("210", "東海地方", eh));
      mi.MenuItems.Add(new AmedasLocatoinMenuItem("211", "近畿地方", eh));
      mi.MenuItems.Add(new AmedasLocatoinMenuItem("212", "中国地方", eh));
      mi.MenuItems.Add(new AmedasLocatoinMenuItem("213", "四国地方", eh));
      mi.MenuItems.Add(new AmedasLocatoinMenuItem("214", "九州地方(北部)", eh));
      mi.MenuItems.Add(new AmedasLocatoinMenuItem("215", "九州地方(南部)", eh));
      mi.MenuItems.Add(new AmedasLocatoinMenuItem("216", "奄美地方", eh));
      mi.MenuItems.Add(new AmedasLocatoinMenuItem("217", "沖縄・大東島地方", eh));
      mi.MenuItems.Add(new AmedasLocatoinMenuItem("219", "宮古・八重山地方", eh));
    }
  }
}

ClassMenuTime.cs

using System;
using System.Collections.Generic;
using System.Windows.Forms;

namespace Uchukamen.WZero3.WZero3DeAmedas
{
  public class AmedasTimeMenuItem : MenuItem
  {
    public DateTime Time;
    public string TimeCommand;
    public AmedasTimeMenuItem()
    { }
    public AmedasTimeMenuItem(string menuText,
       DateTime time, string timeCmd)
    {
      Text = menuText;
      Time = time;
      TimeCommand = timeCmd;
    }
  }

  public class AmedasTimeSet
  {
    public List normalTime = new List();
    public List nowCastTime = new List();

    ///
    /// レーダー・降水ナウキャスト以外の場合の時間メニューを作成
    /// 過去１２時間まで１時間刻み
    ///
    public void CreateNormalTime()
    {
      // リアルタイムでAmedasのデータは取得できない。
      // 大体２０分ぐらい遅れるので、現在時刻ー２０分する。
      DateTime nowMinus20Min = DateTime.Now.Subtract(
        new TimeSpan(0, 20, 0));
      // その時の時間(H)をベースの時間とする。
      DateTime baseHour = new DateTime(
        nowMinus20Min.Year, nowMinus20Min.Month, nowMinus20Min.Day,
        nowMinus20Min.Hour, 0, 0);

      normalTime.Clear();

      for (int i = 0; i < 12; i++)
      {
        DateTime t = baseHour.Subtract(new TimeSpan(i, 0, 0));
        string timeCmd = t.ToString("yyyyMMddHHmm") + "-00";
        normalTime.Add(new AmedasTimeMenuItem(t.ToString("HH:mm"),
          t, timeCmd));
      }
    }

    ///
    /// レーダー・降水ナウキャストの場合の時間メニューを作成
    /// １時間後まで１０分刻みの予想と
    /// 過去６時間まで１時間刻み
    ///
    public void CreateNowCastTime()
    {
      // リアルタイムでAmedasのデータは取得できない。
      // 大体２０分ぐらい遅れるので、現在時刻ー２０分する。
      DateTime nowMinus20Min = DateTime.Now.Subtract(
        new TimeSpan(0, 20, 0));
      // その時の時間(10分単位)をベースの時間(baseHourMin)とする。
      DateTime baseHourMin = nowMinus20Min.Subtract
          (new TimeSpan(0, nowMinus20Min.Minute % 10, 0));
      // その時の時間(1時間単位)をベースの時間(baseHour)とする。
      DateTime baseHour = new DateTime(
        nowMinus20Min.Year, nowMinus20Min.Month, nowMinus20Min.Day,
        nowMinus20Min.Hour, 0, 0);

      nowCastTime.Clear();

      // １時間後まで１０分刻みの予想
      for (int i = 6; i > 0; i--)
      {
        DateTime t = baseHourMin.Add(new TimeSpan(0, 10 * i, 0));
        string timeCmd = baseHourMin.ToString("yyyyMMddHHmm") +
           "-0" + i.ToString();
        nowCastTime.Add(new AmedasTimeMenuItem
           (t.ToString("HH:mm(予想)"), t, timeCmd));
      }

      // 過去６時間まで、１時間刻み
      for (int i = 0; i < 6; i++)
      {
        DateTime t = baseHour.Subtract(new TimeSpan(i, 0, 0));
        string timeCmd = t.ToString("yyyyMMddHHmm") + "-00";
        nowCastTime.Add(new AmedasTimeMenuItem(t.ToString("HH:mm"),
           t, timeCmd));
      }
    }


    public string SetNormalTimeMenu(Menu menu, EventHandler eh)
    {
      menu.MenuItems.Clear();

      foreach (AmedasTimeMenuItem at in normalTime)
      {
        int i = menu.MenuItems.Add(at);
        menu.MenuItems[i].Click += new System.EventHandler(eh);
      }

      ClearMenuCheck(menu);
      normalTime[0].Checked = true;
      return normalTime[0].TimeCommand;
    }

    public string SetNowCastTimeMenu(Menu menu, EventHandler eh)
    {
      menu.MenuItems.Clear();

      foreach (AmedasTimeMenuItem at in nowCastTime)
      {
        int i = menu.MenuItems.Add(at);
        menu.MenuItems[i].Click += new System.EventHandler(eh);
      }

      ClearMenuCheck(menu);
      menu.MenuItems[6].Checked = true;
      return nowCastTime[6].TimeCommand;
    }


    private void ClearMenuCheck(Menu menuItem)
    {
      // メニューのチェックをクリアする
      foreach (MenuItem mi in menuItem.MenuItems)
      {
        if (mi.Checked) mi.Checked = false;

        if (mi.MenuItems.Count != 0)
          foreach (MenuItem miSecond in mi.MenuItems)
            if (miSecond.Checked) miSecond.Checked = false;
      }
    }
  }
}

ClassMenuType.cs

using System;
using System.Collections.Generic;
using System.Windows.Forms;

namespace Uchukamen.WZero3.WZero3DeAmedas
{
  public class AmedasTypeMenuItem : MenuItem
  {
    internal bool timeMenu;
    internal bool locationMenu;
    internal string urlFormat;

    public AmedasTypeMenuItem(string name, bool loc,
        bool time, EventHandler eh, string sformat)
    {
      Text = name;
      locationMenu = loc;
      timeMenu = time;
      urlFormat = sformat;

      Click += new System.EventHandler(eh);
    }
  }


  public class AmedasTypeMenu
  {
    public void Set(MenuItem mi, EventHandler eh)
    {
      mi.MenuItems.Add(new AmedasTypeMenuItem("天気予報", true, false, eh,
        "http://www.jma.go.jp/jp/yoho/images/g1/{0}_telop_today.png"));
      mi.MenuItems.Add(new AmedasTypeMenuItem("レーダー・降水ナウキャスト", true, true, eh,
        "http://www.jma.go.jp/jp/radnowc/imgs/{2}/{0}/{1}.png"));

      int isat = mi.MenuItems.Add(new AmedasTypeMenuItem("気象衛星", false, false, eh,
        null));
      mi.MenuItems[isat].MenuItems.Add(new AmedasTypeMenuItem("赤外線", false, true, eh,
       "http://www.jma.go.jp/jp/gms/imgs_c/0/infrared/1/{0}.png"));
      mi.MenuItems[isat].MenuItems.Add(new AmedasTypeMenuItem("可視光", false, true, eh,
       "http://www.jma.go.jp/jp/gms/imgs_c/0/visible/1/{0}.png"));
      mi.MenuItems[isat].MenuItems.Add(new AmedasTypeMenuItem("水蒸気", false, true, eh,
       "http://www.jma.go.jp/jp/gms/imgs_c/0/watervapor/1/{0}.png"));

      mi.MenuItems.Add(new AmedasTypeMenuItem("降水量", true, true, eh,
        "http://www.jma.go.jp/jp/amedas/imgs/rain/{0}/{1}.png"));
      mi.MenuItems.Add(new AmedasTypeMenuItem("気温", true, true, eh,
        "http://www.jma.go.jp/jp/amedas/imgs/temp/{0}/{1}.png"));
      mi.MenuItems.Add(new AmedasTypeMenuItem("日照時間", true, true, eh,
        "http://www.jma.go.jp/jp/amedas/imgs/sun/{0}/{1}.png"));
      mi.MenuItems.Add(new AmedasTypeMenuItem("風向・風速", true, true, eh,
        "http://www.jma.go.jp/jp/amedas/imgs/wind/{0}/{1}.png"));
      mi.MenuItems.Add(new AmedasTypeMenuItem("積雪深", true, true, eh,
        "http://www.jma.go.jp/jp/amedas/imgs/snow/{0}/{1}.png"));
      mi.MenuItems.Add(new AmedasTypeMenuItem("台風", false, false, eh,
        "http://www.jma.go.jp/jp/typh/images/wide/all-00.png"));

      mi.MenuItems.Add(new AmedasTypeMenuItem("ウィンドプロファイラ", false, true, eh,
        "http://www.jma.go.jp/jp/windpro/imgs/000/{0}.png"));

      int iwarn = mi.MenuItems.Add(new AmedasTypeMenuItem("警報", false, false, eh,
        null));
      mi.MenuItems[iwarn].MenuItems.Add(new AmedasTypeMenuItem("すべて", true, false, eh,
        "http://www.jma.go.jp/jp/warn/imgs/{0}/99.png"));
      mi.MenuItems[iwarn].MenuItems.Add(new AmedasTypeMenuItem("大雨", true, false, eh,
        "http://www.jma.go.jp/jp/warn/imgs/{0}/02.png"));
      mi.MenuItems[iwarn].MenuItems.Add(new AmedasTypeMenuItem("洪水", true, false, eh,
        "http://www.jma.go.jp/jp/warn/imgs/{0}/03.png"));
      mi.MenuItems[iwarn].MenuItems.Add(new AmedasTypeMenuItem("暴風(強風)", true, false, eh,
        "http://www.jma.go.jp/jp/warn/imgs/{0}/04.png"));
      mi.MenuItems[iwarn].MenuItems.Add(new AmedasTypeMenuItem("波浪", true, false, eh,
        "http://www.jma.go.jp/jp/warn/imgs/{0}/06.png"));
      mi.MenuItems[iwarn].MenuItems.Add(new AmedasTypeMenuItem("雷", true, false, eh,
        "http://www.jma.go.jp/jp/warn/imgs/{0}/08.png"));
      mi.MenuItems[iwarn].MenuItems.Add(new AmedasTypeMenuItem("濃霧", true, false, eh,
        "http://www.jma.go.jp/jp/warn/imgs/{0}/10.png"));
      mi.MenuItems[iwarn].MenuItems.Add(new AmedasTypeMenuItem("低温", true, false, eh,
        "http://www.jma.go.jp/jp/warn/imgs/{0}/13.png"));
    }
  }
}

７．　まとめ

V1.0.0.0 と V1.1.0.0 では、ほとんど機能的には変わらないのに、リファクタリングで大幅に変わりました。Visual Studio 2005 のリファクタリング機能がないと、とてもやってられなかったですね。

あと、NowCast の時間の取り扱いが変則で、だいぶ醜いコードになってしまいました。orz。Web Service を提供してほしい。強くお願い。＞＞気象庁

さて、準備は整ったし、たぶん今の枠組みを大きく変えなくても、V2.0はできると思うけれど・・・・・あとは、時間が取れたらということで・・・。

C# Programming

簡単なモバイルアプリケーション開発8 Amedas 情報の表示 (WZero3DeAmedas V1.2)

１．目次

２．目的

３．参考書

４．作り方

４．１ 種類、位置情報のセーブとロード

４．２ 種類、位置情報のセーブとロードを行うダイアログ

４．３ 種類メニューのリファクタリング

４．４ 時間メニューのリファクタリング

４．５ 地域メニューのリファクタリング

４．６ メインルーチンのリファクタリング

４．７ スタートメニューに追加

４．８ 今後の予定

５． ダウンロード

６． ソースコード

７． まとめ
